ModalNode Class Reference

#include <strnode.h>

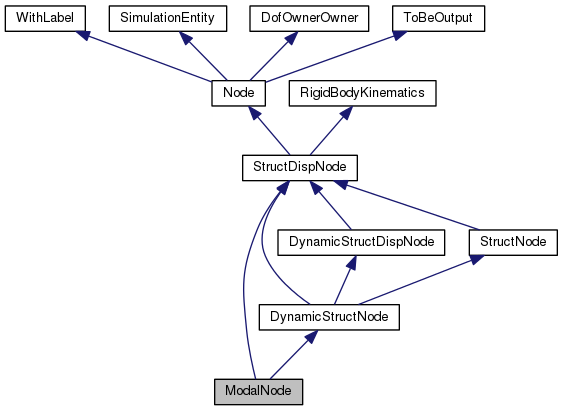

Inheritance diagram for ModalNode:

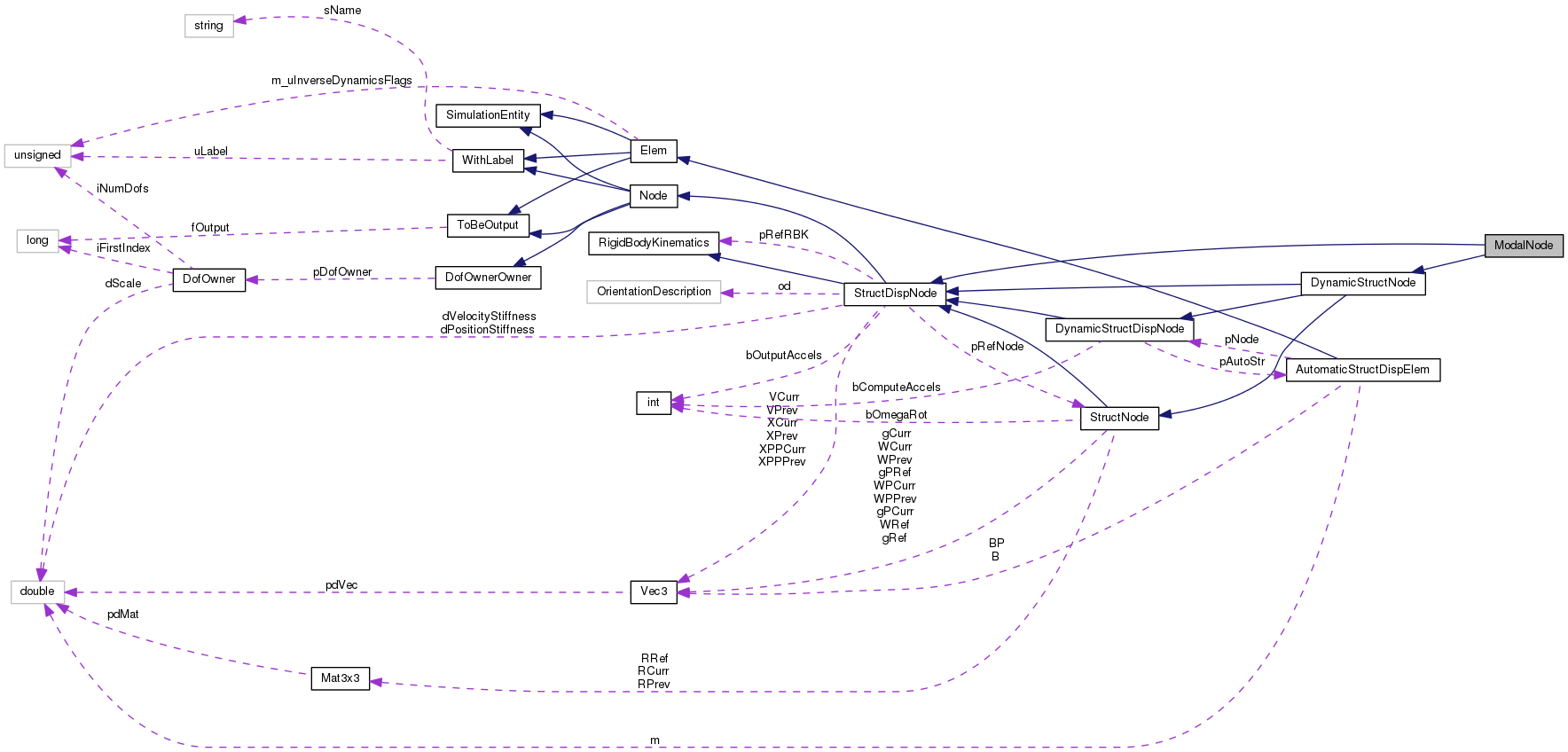

Collaboration diagram for ModalNode:

Public Member Functions

 ModalNode (unsigned int uL, const DofOwner *pDO, const Vec3 &X0, const Mat3x3 &R0, const Vec3 &V0, const Vec3 &W0, const RigidBodyKinematics *pRBK, doublereal dPosStiff, doublereal dVelStiff, bool bOmRot, OrientationDescription ood, flag fOut)

virtual ~ModalNode (void)

virtual StructNode::Type GetStructNodeType (void) const

virtual std::ostream & DescribeDof (std::ostream &out, const char *prefix="", bool bInitial=false) const

virtual void DescribeDof (std::vector< std::string > &desc, bool bInitial=false, int i=-1) const

virtual std::ostream & DescribeEq (std::ostream &out, const char *prefix="", bool bInitial=false) const

virtual void DescribeEq (std::vector< std::string > &desc, bool bInitial=false, int i=-1) const

virtual integer iGetFirstRowIndex (void) const

virtual void Update (const VectorHandler &X, const VectorHandler &XP)

virtual void AfterConvergence (const VectorHandler &X, const VectorHandler &XP)

- Public Member Functions inherited from StructDispNode
 StructDispNode (unsigned int uL, const DofOwner *pDO, const Vec3 &X0, const Vec3 &V0, const StructNode *pRN, const RigidBodyKinematics *pRBK, doublereal dPosStiff, doublereal dVelStiff, OrientationDescription od, flag fOut)

virtual ~StructDispNode (void)

virtual Node::Type GetNodeType (void) const

const RigidBodyKinematicspGetRBK (void) const

const Vec3GetX (void) const

const Vec3GetV (void) const

virtual integer iGetFirstPositionIndex (void) const

virtual DofOrder::Order GetDofType (unsigned int) const

virtual const Vec3GetXPrev (void) const

virtual const Vec3GetXCurr (void) const

virtual const Vec3GetVPrev (void) const

virtual const Vec3GetVCurr (void) const

virtual const Vec3GetXPPPrev (void) const

virtual const Vec3GetXPPCurr (void) const

virtual const doublerealdGetPositionStiffness (void) const

virtual const doublerealdGetVelocityStiffness (void) const

virtual bool bOutputAccelerations (void) const

virtual void OutputAccelerations (bool bOut)

- Public Member Functions inherited from Node
 Node (unsigned int uL, const DofOwner *pDO, flag fOut)

virtual ~Node (void)

const NodeGetNode (void) const

virtual integer iGetFirstColIndex (void) const

- Public Member Functions inherited from WithLabel
 WithLabel (unsigned int uL=0, const std::string &sN="")

virtual ~WithLabel (void)

void PutLabel (unsigned int uL)

void PutName (const std::string &sN)

unsigned int GetLabel (void) const

const std::string & GetName (void) const

- Public Member Functions inherited from SimulationEntity
 SimulationEntity (void)

virtual ~SimulationEntity (void)

virtual bool bIsValidIndex (unsigned int i) const

virtual DofOrder::Order GetEqType (unsigned int i) const

virtual HintParseHint (DataManager *pDM, const char *s) const

virtual std::ostream & OutputAppend (std::ostream &out) const

virtual void ReadInitialState (MBDynParser &HP)

- Public Member Functions inherited from DofOwnerOwner
 DofOwnerOwner (const DofOwner *pDO)

virtual ~DofOwnerOwner ()

virtual const DofOwnerpGetDofOwner (void) const

virtual integer iGetFirstIndex (void) const

- Public Member Functions inherited from ToBeOutput
 ToBeOutput (flag fOut=fDefaultOut)

virtual ~ToBeOutput (void)

virtual void Output (OutputHandler &OH, const VectorHandler &X, const VectorHandler &XP) const

virtual flag fToBeOutput (void) const

virtual bool bToBeOutput (void) const

- Public Member Functions inherited from RigidBodyKinematics
virtual ~RigidBodyKinematics (void)

virtual void Update (void)

- Public Member Functions inherited from DynamicStructNode
 DynamicStructNode (unsigned int uL, const DofOwner *pDO, const Vec3 &X0, const Mat3x3 &R0, const Vec3 &V0, const Vec3 &W0, const StructNode *pRN, const RigidBodyKinematics *pRBK, doublereal dPosStiff, doublereal dVelStiff, bool bOmRot, OrientationDescription ood, flag fOut)

virtual ~DynamicStructNode (void)

const Vec3GetWP (void) const

virtual unsigned int iGetNumDof (void) const

virtual integer iGetFirstMomentumIndex (void) const

virtual void AddInertia (const doublereal &dm, const Vec3 &dS, const Mat3x3 &dJ) const

virtual const Vec3GetGCurr (void) const

virtual const Vec3GetGPCurr (void) const

virtual void BeforePredict (VectorHandler &X, VectorHandler &XP, VectorHandler &XPrev, VectorHandler &XPPrev) const

virtual const doublerealdGetDofValue (int iDof, int iOrder=0) const

virtual const doublerealdGetDofValuePrev (int iDof, int iOrder=0) const

virtual void SetDofValue (const doublereal &dValue, unsigned int iDof, unsigned int iOrder=0)

- Public Member Functions inherited from DynamicStructDispNode
 DynamicStructDispNode (unsigned int uL, const DofOwner *pDO, const Vec3 &X0, const Vec3 &V0, const StructNode *pRN, const RigidBodyKinematics *pRBK, doublereal dPosStiff, doublereal dVelStiff, OrientationDescription od, flag fOut)

virtual ~DynamicStructDispNode (void)

virtual StructDispNode::Type GetStructDispNodeType (void) const

virtual void SetAutoStr (const AutomaticStructDispElem *p)

const Vec3GetXPP (void) const

virtual void AddInertia (const doublereal &dm) const

virtual const Vec3GetBCurr (void) const

virtual const Vec3GetBPCurr (void) const

virtual bool bComputeAccelerations (void) const

virtual bool ComputeAccelerations (bool b)

virtual void SetOutputFlag (flag f=flag(1))

- Public Member Functions inherited from StructNode
 StructNode (unsigned int uL, const DofOwner *pDO, const Vec3 &X0, const Mat3x3 &R0, const Vec3 &V0, const Vec3 &W0, const StructNode *pRN, const RigidBodyKinematics *pRBK, doublereal dPosStiff, doublereal dVelStiff, bool bOmRot, OrientationDescription ood, flag fOut)

virtual ~StructNode (void)

const Mat3x3GetR (void) const

const Vec3GetW (void) const

virtual std::ostream & Restart (std::ostream &out) const

virtual unsigned int iGetInitialNumDof (void) const

virtual const Vec3GetgRef (void) const

virtual const Vec3GetgCurr (void) const

virtual const Vec3GetgPRef (void) const

virtual const Vec3GetgPCurr (void) const

virtual const Mat3x3GetRPrev (void) const

virtual const Mat3x3GetRRef (void) const

virtual const Mat3x3GetRCurr (void) const

virtual const Vec3GetWPrev (void) const

virtual const Vec3GetWRef (void) const

virtual const Vec3GetWCurr (void) const

virtual const Vec3GetWPCurr (void) const

virtual const Vec3GetWPPrev (void) const

virtual bool bOmegaRotates (void) const

virtual void OutputPrepare (OutputHandler &OH)

virtual void Output (OutputHandler &OH) const

virtual void DerivativesUpdate (const VectorHandler &X, const VectorHandler &XP)

virtual void InitialUpdate (const VectorHandler &X)

void Update (const VectorHandler &X, InverseDynamics::Order iOrder)

virtual void SetInitialValue (VectorHandler &X)

virtual void SetValue (DataManager *pDM, VectorHandler &X, VectorHandler &XP, SimulationEntity::Hints *ph=0)

virtual void AfterPredict (VectorHandler &X, VectorHandler &XP)

virtual void AfterConvergence (const VectorHandler &X, const VectorHandler &XP, const VectorHandler &XPP)

virtual unsigned int iGetNumPrivData (void) const

virtual unsigned int iGetPrivDataIdx (const char *s) const

virtual doublereal dGetPrivData (unsigned int i) const


Additional Inherited Members

- Public Types inherited from StructDispNode
enum  Type { UNKNOWN = -1, DYNAMIC = 0, STATIC, LASTSTRUCTDISPNODETYPE }

enum  Output { OUTPUT_ACCELERATIONS = (ToBeOutput::OUTPUT_PRIVATE << 0), OUTPUT_INERTIA = (ToBeOutput::OUTPUT_PRIVATE << 1) }

- Public Types inherited from Node
enum  Type {
  UNKNOWN = -1, ABSTRACT = 0, STRUCTURAL, ELECTRIC,
  THERMAL, PARAMETER, HYDRAULIC, LASTNODETYPE
}

- Public Types inherited from SimulationEntity
typedef std::vector< Hint * > Hints

- Public Types inherited from ToBeOutput
enum  { OUTPUT = 0x1U, OUTPUT_MASK = 0xFU, OUTPUT_PRIVATE = 0x10U, OUTPUT_PRIVATE_MASK = ~OUTPUT_MASK }

- Public Types inherited from StructNode
enum  Type {
  UNKNOWN = -1, DYNAMIC = 0, STATIC, MODAL,
  DUMMY, LASTSTRUCTNODETYPE
}

- Protected Attributes inherited from StructDispNode
Vec3 XPrev

Vec3 XCurr

Vec3 VPrev

Vec3 VCurr

Vec3 XPPCurr

Vec3 XPPPrev

const StructNodepRefNode

OrientationDescription od

doublereal dPositionStiffness

doublereal dVelocityStiffness

const RigidBodyKinematicspRefRBK

bool bOutputAccels

- Protected Attributes inherited from WithLabel
unsigned int uLabel

std::string sName

- Protected Attributes inherited from ToBeOutput
flag fOutput

- Protected Attributes inherited from DynamicStructDispNode
bool bComputeAccels

AutomaticStructDispElempAutoStr

- Protected Attributes inherited from StructNode
Mat3x3 RPrev

Mat3x3 RRef

Mat3x3 RCurr

Vec3 gRef

Vec3 gCurr

Vec3 gPRef

Vec3 gPCurr

Vec3 WPrev

Vec3 WRef

Vec3 WCurr

Vec3 WPCurr

Vec3 WPPrev

bool bOmegaRot


Detailed Description

Definition at line 1468 of file strnode.h.

Constructor & Destructor Documentation

ModalNode::ModalNode ( unsigned int  uL,
const DofOwner pDO,
const Vec3 X0,
const Mat3x3 R0,
const Vec3 V0,
const Vec3 W0,
const RigidBodyKinematics pRBK,
doublereal  dPosStiff,
doublereal  dVelStiff,
bool  bOmRot,
OrientationDescription  ood,
flag  fOut
)

Definition at line 3303 of file strnode.cc.

References StructDispNode::ComputeAccelerations().

3315 :
3316 StructDispNode(uL, pDO, X0, V0, 0, pRBK, dPosStiff, dVelStiff, ood, fOut),
3317 DynamicStructNode(uL, pDO, X0, R0, V0, W0, 0, pRBK,
3318  dPosStiff, dVelStiff, bOmRot, ood, fOut)
3319 {
3320  /* XPP and WP are not known in ModalNode */
3321  ComputeAccelerations(false);
3322 }
DynamicStructNode(unsigned int uL, const DofOwner *pDO, const Vec3 &X0, const Mat3x3 &R0, const Vec3 &V0, const Vec3 &W0, const StructNode *pRN, const RigidBodyKinematics *pRBK, doublereal dPosStiff, doublereal dVelStiff, bool bOmRot, OrientationDescription ood, flag fOut)
Definition: strnode.cc:2915
virtual bool ComputeAccelerations(bool b)
Definition: strnode.cc:194
StructDispNode(unsigned int uL, const DofOwner *pDO, const Vec3 &X0, const Vec3 &V0, const StructNode *pRN, const RigidBodyKinematics *pRBK, doublereal dPosStiff, doublereal dVelStiff, OrientationDescription od, flag fOut)
Definition: strnode.cc:102

Here is the call graph for this function:

ModalNode::~ModalNode ( void  )
virtual

Definition at line 3326 of file strnode.cc.

References NO_OP.

3327 {
3328  NO_OP;
3329 }
#define NO_OP
Definition: myassert.h:74

Member Function Documentation

void ModalNode::AfterConvergence ( const VectorHandler X,
const VectorHandler XP
)
virtual

Reimplemented from DynamicStructNode.

Definition at line 3503 of file strnode.cc.

References NO_OP.

3505 {
3506  // override DynamicStructNode's function
3507  NO_OP;
3508 }
#define NO_OP
Definition: myassert.h:74
std::ostream & ModalNode::DescribeDof ( std::ostream &  out,
const char *  prefix = "",
bool  bInitial = false
) const
virtual

Reimplemented from StructDispNode.

Definition at line 3349 of file strnode.cc.

References StructNode::DescribeDof(), and DofOwnerOwner::iGetFirstIndex().

3350 {
3351  StructNode::DescribeDof(out, prefix, bInitial);
3352
3353  if (bInitial == false) {
3354  integer iIndex = iGetFirstIndex();
3355
3356  out
3357  << prefix << iIndex + 7 << "->" << iIndex + 9 << ": "
3358  "velocity [vx,vy,vz]" << std::endl
3359  << prefix << iIndex + 10 << "->" << iIndex + 12 << ": "
3360  "angular velocity [wx,wy,wz]" << std::endl;
3361  }
3362
3363  return out;
3364 }
virtual integer iGetFirstIndex(void) const
Definition: dofown.h:127
virtual std::ostream & DescribeDof(std::ostream &out, const char *prefix="", bool bInitial=false) const
Definition: strnode.cc:1499
long int integer
Definition: colamd.c:51

Here is the call graph for this function:

void ModalNode::DescribeDof ( std::vector< std::string > &  desc,
bool  bInitial = false,
int  i = -1
) const
virtual

Reimplemented from StructDispNode.

Definition at line 3367 of file strnode.cc.

References StructNode::DescribeDof(), WithLabel::GetLabel(), MBDYN_EXCEPT_ARGS, sn_initial_dof, and xyz.

3368 {
3369  if (bInitial || i == -1 || (i >= 0 && i < 6)) {
3370  StructNode::DescribeDof(desc, bInitial, i);
3371
3372  if (bInitial || (i >= 0 && i < 6)) {
3373  for (size_t ii = 0; ii < desc.size(); ii++) {
3374  desc[ii] = "Modal" + desc[ii];
3375  }
3376  return;
3377  }
3378  }
3379
3380  if (i == -1) {
3381  desc.resize(12);
3382
3383  } else {
3384  desc.resize(1);
3385  }
3386
3387  std::ostringstream os;
3388  os << "ModalStructNode(" << GetLabel() << ")";
3389
3390  if (i == -1) {
3391  std::string name = os.str();
3392
3393  for (i = 0; i < 6; i++) {
3394  desc[i] = "Modal" + desc[i];
3395  }
3396
3397  for (i = 6; i < 12; i++) {
3398  os.str(name);
3399  os.seekp(0, std::ios_base::end);
3400  os << ": " << sn_initial_dof[i/3] << xyz[i%3];
3401  desc[i] = os.str();
3402  }
3403
3404  } else {
3405  if (i < 6 || i >= 12) {
3407  }
3408
3409  os << ": " << sn_initial_dof[i/3] << xyz[i%3];
3410  desc[0] = os.str();
3411  }
3412
3413 }
#define MBDYN_EXCEPT_ARGS
Definition: except.h:63
static const char xyz[]
Definition: strnode.cc:47
static const char * sn_initial_dof[]
Definition: strnode.cc:84
virtual std::ostream & DescribeDof(std::ostream &out, const char *prefix="", bool bInitial=false) const
Definition: strnode.cc:1499
unsigned int GetLabel(void) const
Definition: withlab.cc:62

Here is the call graph for this function:

std::ostream & ModalNode::DescribeEq ( std::ostream &  out,
const char *  prefix = "",
bool  bInitial = false
) const
virtual

Reimplemented from StructDispNode.

Definition at line 3416 of file strnode.cc.

References StructNode::DescribeEq(), and DofOwnerOwner::iGetFirstIndex().

3417 {
3418  if (bInitial == false) {
3419  integer iIndex = iGetFirstIndex();
3420
3421  out
3422  << prefix << iIndex + 1 << "->" << iIndex + 3 << ": "
3423  "linear velocity definition [vx,vy,vz]" << std::endl
3424  << prefix << iIndex + 4 << "->" << iIndex + 6 << ": "
3425  "angular velocity definition [wx,wy,wz]" << std::endl;
3426  }
3427
3428  StructNode::DescribeEq(out, prefix, bInitial);
3429
3430  return out;
3431 }
virtual std::ostream & DescribeEq(std::ostream &out, const char *prefix="", bool bInitial=false) const
Definition: strnode.cc:1562
virtual integer iGetFirstIndex(void) const
Definition: dofown.h:127
long int integer
Definition: colamd.c:51

Here is the call graph for this function:

void ModalNode::DescribeEq ( std::vector< std::string > &  desc,
bool  bInitial = false,
int  i = -1
) const
virtual

Reimplemented from StructDispNode.

Definition at line 3434 of file strnode.cc.

References StructNode::DescribeEq(), WithLabel::GetLabel(), MBDYN_EXCEPT_ARGS, sn_initial_eq, sn_modal_eq, and xyz.

3435 {
3436  if (bInitial || i == -1 || (i >= 6 && i < 12)) {
3437  int new_i = i;
3438  if (!bInitial && i != -1) {
3439  new_i = i - 6;
3440  }
3441  StructNode::DescribeEq(desc, bInitial, new_i);
3442
3443  if (bInitial || (i >= 6 && i < 12)) {
3444  for (size_t ii = 0; ii < desc.size(); ii++) {
3445  desc[ii] = "Modal" + desc[ii];
3446  }
3447  return;
3448  }
3449  }
3450
3451  if (i == -1) {
3452  desc.resize(12);
3453  for (int j = 0; j < 6; j++) {
3454  desc[6 + j] = "Modal" + desc[j];
3455  }
3456
3457  } else {
3458  desc.resize(1);
3459  }
3460
3461  std::ostringstream os;
3462  os << "ModalStructNode(" << GetLabel() << ")";
3463
3464  const char **xeq = sn_modal_eq;
3465  if (bInitial) {
3466  xeq = sn_initial_eq;
3467  }
3468
3469  if (i == -1) {
3470  std::string name = os.str();
3471
3472  for (i = 0; i < 6; i++) {
3473  os.str(name);
3474  os.seekp(0, std::ios_base::end);
3475  os << ": " << xeq[i/3] << xyz[i%3];
3476  desc[i] = os.str();
3477  }
3478
3479  } else {
3480  if (i < 0 || i >= 6) {
3482  }
3483
3484  os << ": " << xeq[i/3] << xyz[i%3];
3485  desc[0] = os.str();
3486  }
3487 }
#define MBDYN_EXCEPT_ARGS
Definition: except.h:63
static const char * sn_initial_eq[]
Definition: strnode.cc:90
static const char * sn_modal_eq[]
Definition: strnode.cc:78
static const char xyz[]
Definition: strnode.cc:47
virtual std::ostream & DescribeEq(std::ostream &out, const char *prefix="", bool bInitial=false) const
Definition: strnode.cc:1562
unsigned int GetLabel(void) const
Definition: withlab.cc:62

Here is the call graph for this function:

StructNode::Type ModalNode::GetStructNodeType ( void  ) const
virtual

Reimplemented from DynamicStructNode.

Definition at line 3334 of file strnode.cc.

References StructNode::MODAL.

Referenced by Modal::Modal().

3335 {
3336  return StructNode::MODAL;
3337 }
integer ModalNode::iGetFirstRowIndex ( void  ) const
virtual

Reimplemented from DynamicStructNode.

Definition at line 3343 of file strnode.cc.

References StructDispNode::iGetFirstMomentumIndex().

3344 {
3345  return iGetFirstMomentumIndex();
3346 }
virtual integer iGetFirstMomentumIndex(void) const =0

Here is the call graph for this function:

void ModalNode::Update ( const VectorHandler X,
const VectorHandler XP
)
virtual

Reimplemented from StructDispNode.

Definition at line 3491 of file strnode.cc.

References DofOwnerOwner::iGetFirstIndex(), RigidBodyKinematics::Update(), StructNode::WPCurr, and StructDispNode::XPPCurr.

3492 {
3493  StructNode::Update(X, XP);
3494
3495  integer iFirstIndex = iGetFirstIndex();
3496
3497  /* aggiorno XPP e WP (servono solo a modal.cc) */
3498  XPPCurr = Vec3(XP, iFirstIndex + 7);
3499  WPCurr = Vec3(XP, iFirstIndex + 10);
3500 }
Definition: matvec3.h:98
Vec3 WPCurr
Definition: strnode.h:749
Vec3 XPPCurr
Definition: strnode.h:95
virtual void Update(void)
Definition: rbk.cc:45
virtual integer iGetFirstIndex(void) const
Definition: dofown.h:127
long int integer
Definition: colamd.c:51

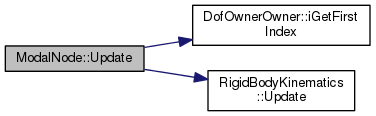

Here is the call graph for this function:


The documentation for this class was generated from the following files:
